CH 18
Richiedi Informazioni
Compila il form per avere tutte le risposte che stai cercando.

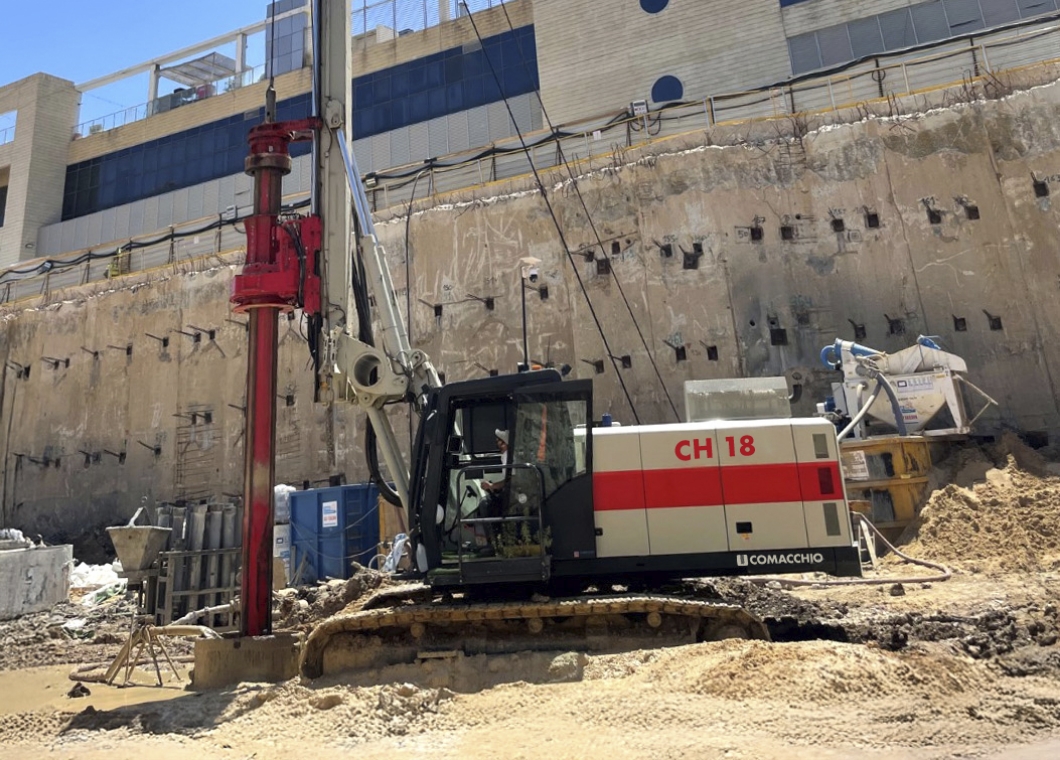

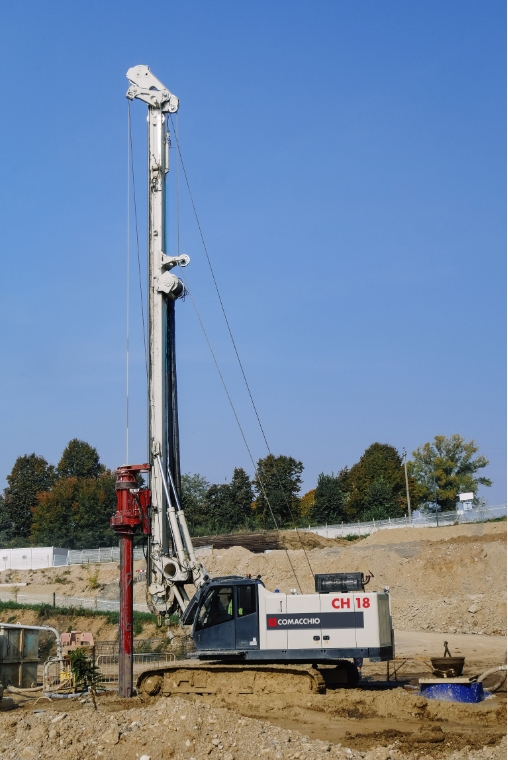

La CH 18 è una perforatrice per pali di grande diametro robusta e versatile nella classe di peso delle 45 ton, progettata per garantire bassi costi di mobilizzazione a fronte di elevate prestazioni. Può essere trasportata in un unico pezzo con la barra Kelly e la testa rotary montate, consentendo un'installazione rapida e una messa in servizio immediata all'arrivo in cantiere.
La CH 18 è disponibile in due configurazioni: WS (Winch System) e CS (Cylinder System). La testa di rotazione multifunzione e l'utilizzo di kit di conversione modulari, tutti comandati dal sistema CCS (Comacchio Control System), consentono l'applicazione di molteplicitecnologie di perforazione, rendendo la CH 18 uno dei prodotti più versatili della sua categoria. Tra queste rientrano:Pali trivellati con sistema Kelly (con o senza rivestimento)Pali CFA(Continuous Flight Auger)Pali FDP (Full Displacement Piles)Trattamenti di Soil mixing
Colonne in ghiaia vibrocompattataPali LDTH (con martello fondo foro di grande diametro)Micropali (con sistema a testa singola o doppia)Per soddisfare specifiche esigenze di cantiere, la CH 18 è disponibile anche in varie configurazioni ad altezza ridotta.
La CH 18 è disponibile in due configurazioni: WS (Winch System) e CS (Cylinder System). La testa di rotazione multifunzione e l'utilizzo di kit di conversione modulari, tutti comandati dal sistema CCS (Comacchio Control System), consentono l'applicazione di molteplicitecnologie di perforazione, rendendo la CH 18 uno dei prodotti più versatili della sua categoria. Tra queste rientrano:Pali trivellati con sistema Kelly (con o senza rivestimento)Pali CFA(Continuous Flight Auger)Pali FDP (Full Displacement Piles)Trattamenti di Soil mixing
Colonne in ghiaia vibrocompattataPali LDTH (con martello fondo foro di grande diametro)Micropali (con sistema a testa singola o doppia)Per soddisfare specifiche esigenze di cantiere, la CH 18 è disponibile anche in varie configurazioni ad altezza ridotta.
informazioni tecniche
| SOTTOCARRO | ||
|---|---|---|
|
Larghezza carro |
2.550 - 4.200 mm | 8' 4" - 13' 9" |
| MOTORE | ||
|---|---|---|
|
Potenza motore |
201 - 209 kW | 274 - 284 HP |
| MAST | ||
|---|---|---|
|
Tiro CS (Cylinder System) / WS (Winch System) |
226 - 240 kN | 50,800 - 53,950 lbs |
|
Spinta CS (Cylinder System) / WS (Winch System) |
204 - 240 kN | 45,860 - 53,950 lbs |
| ARGANI | ||
|---|---|---|
|
Tiro argano principale |
160 kN | 35,970 lbs |
|
Tiro argano ausiliario |
72 kN | 16,200 lbs |
| ROTARY | ||
|---|---|---|
|
Coppia nominale max. |
190 kNm | 140,000 lbf-ft |
|
Coppia max. |
165 kNm | 121,700 lbf-ft |
|
Velocità |
51,8 rpm | 51,8 rpm |
| PESO OPERATIVO | ||
|---|---|---|
|
Range di peso in lavoro |
40,1 - 46,9 t | 88,400 - 103,400 lbs |
| ALLESTIMENTO KELLY | ||
|---|---|---|
|
Diametro max. |
2.000 mm | 6' 7" |
|
Profondità max. |
62,8 m | 206' |
| ALLESTIMENTO CFA | ||
|---|---|---|
|
Diametro max. |
1.000 mm | 3' 3" |
|
Profondità max. |
21 m | 68' 10'' |
|
Forza di estrazione |
45 - 480 kN | 10,200 - 107,900 lbs |
| ALLESTIMENTO DP (Displacement Piles) | ||
|---|---|---|
|
Diametro max. |
450 mm | 1' 5" |
|
Profondità max. |
22 m | 72' 2" |
| ALLESTIMENTO SM (Soil Mixing) | ||
|---|---|---|
|
Diametro max. |
2.000 mm | 6' 7" |
|
Profondità max. |
22 m | 72' 2" |
| ALLESTIMENTO LDTH | ||
|---|---|---|
|
Diametro max. |
1.000 mm | 3' 3" |
|
Profondità max. |
50 - 60 m | 164' - 196' |
| ALLESTIMENTO LHR (Low Headroom) | ||
|---|---|---|
|
Diametro max. |
1.800 mm | 5' 11" |
|
Profondità max. |
28,8 - 35,8 m | 94' 6" - 117' 5" |
|
Altezza min. |
9,120 m | 29' 11" |
| ALLESTIMENTO MP (Micropali) | ||
|---|---|---|
|
Coppia rotary |
24,7 - 57 kNm | 18,200 - 42,000 lbf-ft |
|
Passaggio morse |
120 - 620 mm | 4" 3/4 - 24" |
| EQUIPAGGIAMENTO STANDARD | ||
|---|---|---|
| Argano principale con tamburo scanalato speciale | ||
| Girevole per fune argano principale e di servizio | ||
| Aggancio di parcheggio per fune di servizio | ||
| Visualizzazione e controllo delle inclinazioni dell’antenna (assi x & y) | ||
| Allineamento automatico verticale dell'antenna | ||
| Sensore di fine corsa salita e discesa su fune principale e fune di servizio | ||
| Trascinatore kelly bar a listelli smontabili | ||
| Visualizzazione della velocità di rotazione della testa | ||
| Gestione automatica della velocità rotary e cambio a più marce interattivo | ||
| Misuratore di profondità su argano principale | ||
| Arresto automatico dell'argano a fondo foro | ||
| Sistemi di scarico utensile centrifugo ed alternativo regolabili | ||
| Regolazione della pressione di spinta sull’utensile | ||
| Griglie di protezione frontale, ribaltamento e su tetto cabina (FOPS livello 1) | ||
| Aria condizionata e riscaldamento in cabina | ||
| CCS Sistema di controllo COMACCHIO - Touch Screen 12” | ||
| Sistema diagnostico motore diesel | ||
| Visualizzazione diagnostica delle funzioni elettriche, elettroniche ed idrauliche | ||
| Autoradio con sistema bluetooth | ||
| Caricabatterie telefono | ||
| Kit videocamere | ||
| Illuminazione a bordo | ||
| Pompe carico gasolio e olio idraulico | ||
| Kit lubrificazione automatica per guide scorrimento testa | ||
| Agganci di sicurezza sul carro per trasporto | ||
| Attacco per morsa giracolonna | ||
| Cassetta porta attrezzi | ||
| Mensola porta oggetti fronte cabina | ||
| KIT CONFORMITA' CE | ||
|---|---|---|
| Kit comando radio per traslazione | ||
| Cella di carico per argano principale ed ausiliario | ||
| Pedane laterali con parapetti | ||
| Pulitore eliche CFA | ||
| Protezione in gomma su guida elica | ||
| EQUIPAGGIAMENTO OPZIONALE | ||
|---|---|---|
| Olio biodegradabile | ||
| Argano ausiliario a caduta libera | ||
| Celle di carico per argano principale ed ausiliario | ||
| Flangia di trascinamento del tubo di rivestimento | ||
| Predisposizione idraulica per morsa giracolonna | ||
| Morsa giracolonna | ||
| Giunto cardano | ||
| Flangia batti-bucket | ||
| Vibratore per gabbia di armatura | ||
| Saldatrice e generatore | ||
| Lubrificazione centralizzata | ||
| Pulitore CFA (a stella, a spazzola o rotante) | ||
| Sistema ComNect |
|
|
| Data logger | ||
| Kit compressore d'aria | ||
| Kit lavaggio | ||
| Verniciatura personalizzata | ||
