CH 23
Richiedi Informazioni
Compila il form per avere tutte le risposte che stai cercando.

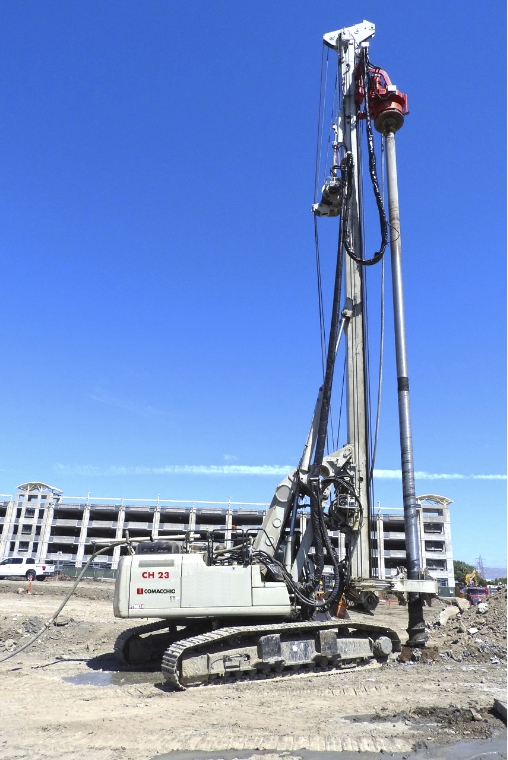

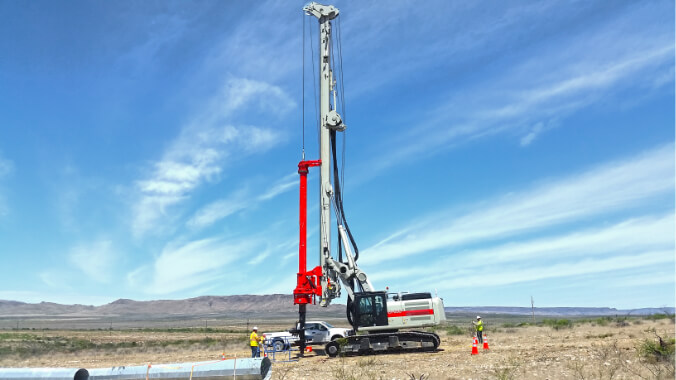

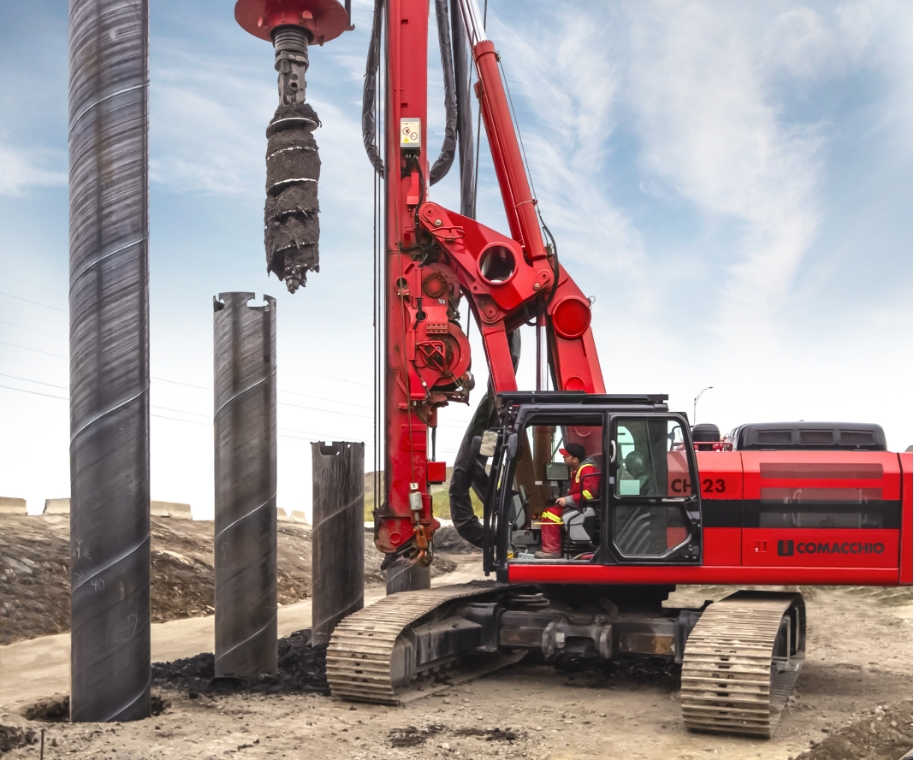

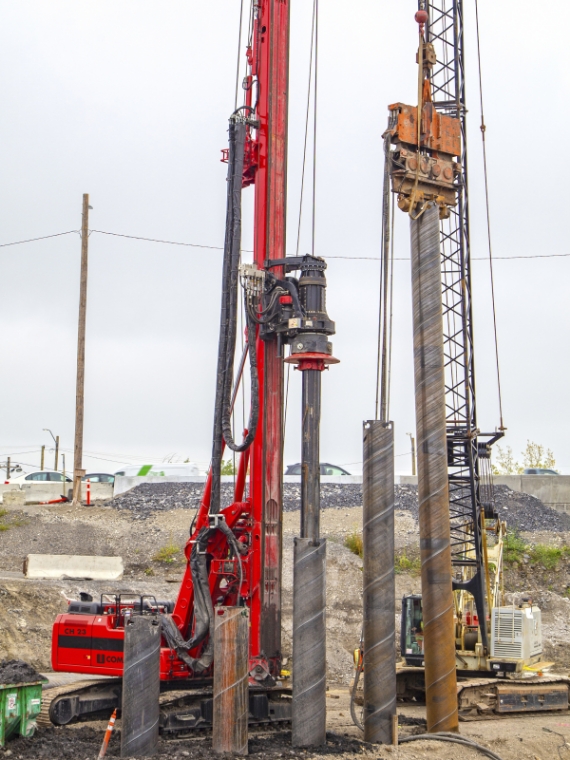

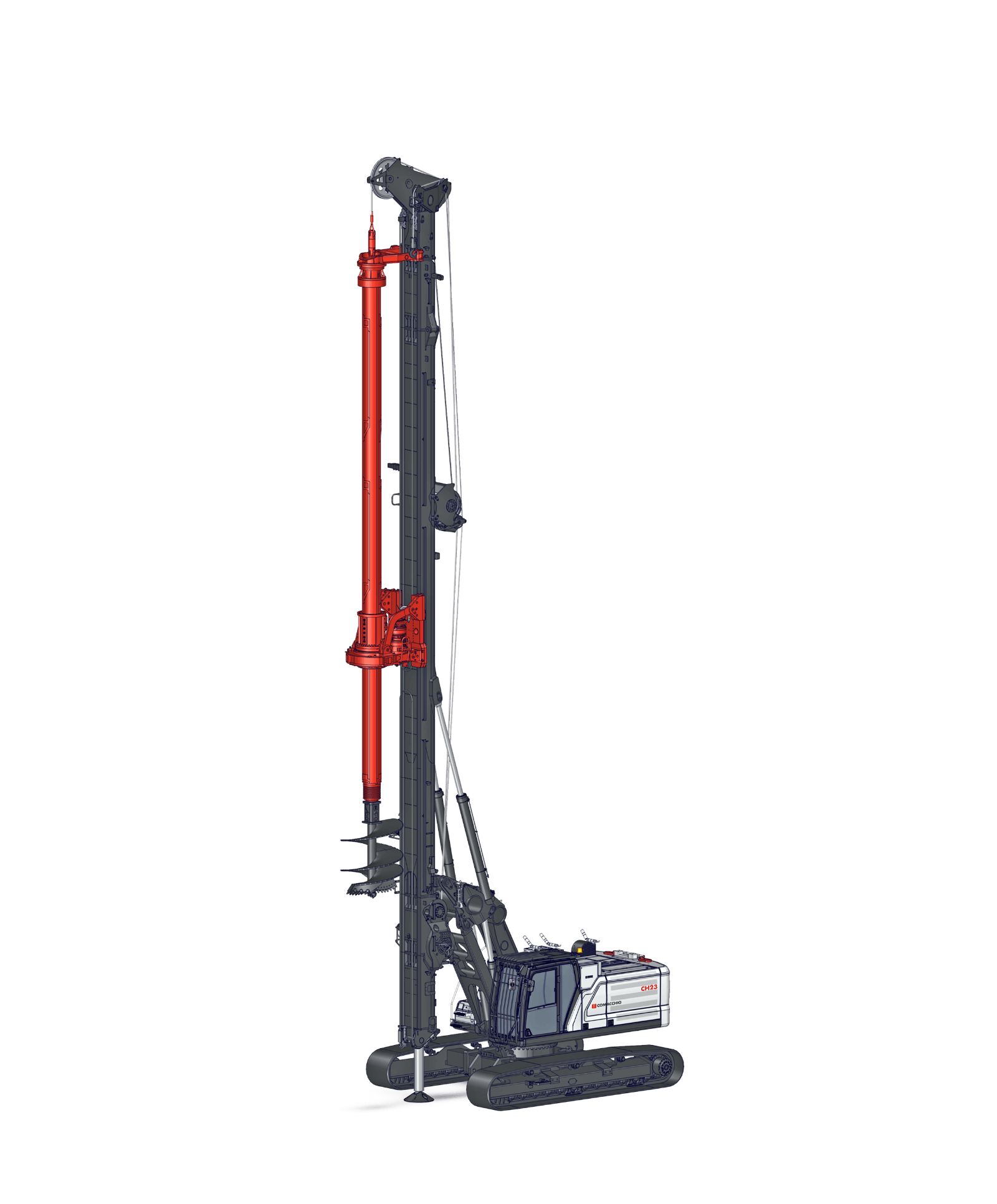

La perforatrice CH 23 è una macchina polifunzionale su base escavatore, con un peso operativo di 70 ton. Progettata con configurazione auto-montante, richiede solo operazioni minime di smontaggio per il trasporto, permettendo un’installazione in cantiere rapida ed efficiente.
Progettata per offrire la massima versatilità, la CH 23 si adatta a un’ampia gamma di lavorazioni speciali, tra cui i pali trivellati, pali CFA (Continuous Flight Auger), pali FDP e interventi di miscelazione (soil mixing). La macchina può essere configurata con sistema tiro-spinta a cilindro (CS) o ad argano (WS) ed è compatibile con barre Kelly di diveri diametri e lunghezze, consentendo di raggiungere profondità di perforazione fino a 68 m.Grazie all’elevata coppia disponibile, alla flessibilità di configurazione e al design modulare, la CH 23 garantisce efficienza e affidabilità nelle opere di fondazione di grande diametro, anche in presenza di terreni particolarmente impegnativi.
Progettata per offrire la massima versatilità, la CH 23 si adatta a un’ampia gamma di lavorazioni speciali, tra cui i pali trivellati, pali CFA (Continuous Flight Auger), pali FDP e interventi di miscelazione (soil mixing). La macchina può essere configurata con sistema tiro-spinta a cilindro (CS) o ad argano (WS) ed è compatibile con barre Kelly di diveri diametri e lunghezze, consentendo di raggiungere profondità di perforazione fino a 68 m.Grazie all’elevata coppia disponibile, alla flessibilità di configurazione e al design modulare, la CH 23 garantisce efficienza e affidabilità nelle opere di fondazione di grande diametro, anche in presenza di terreni particolarmente impegnativi.
informazioni tecniche
| SOTTOCARRO | ||
|---|---|---|
|
Larghezza carro |
2.980 - 4.380 mm | 9' 10'' - 14' 1'' |
| MOTORE | ||
|---|---|---|
|
Potenza motore |
234 - 261 kW | 314 - 350 HP |
| MAST | ||
|---|---|---|
|
Tiro CS (Cylinder System) / WS (Winch System) |
280 / 330 kN | 63,000 / 74,200 lbs |
|
Spinta CS (Cylinder System) / WS (Winch System) |
232 / 330 kN | 52,200 / 74,200 lbs |
| ARGANI | ||
|---|---|---|
|
Tiro argano principale |
250 kN | 56,200 lbs |
|
Tiro argano ausiliario |
133 kN | 29,900 lbs |
| ROTARY | ||
|---|---|---|
|
Coppia nominale max. |
262 kNm | 193,200 lbf-ft |
|
Coppia max. |
225 kNm | 166,000 lbf-ft |
|
Velocità |
40 rpm | 40 rpm |
| PESO OPERATIVO | ||
|---|---|---|
|
Range di peso in lavoro |
44,9 - 71,6 t | 98,990 - 157,850 lbs |
| ALLESTIMENTO KELLY | ||
|---|---|---|
|
Diametro max. |
2.500 mm | 8' 2" |
|
Profondità max. |
67,7 m | 222' |
| ALLESTIMENTO CFA | ||
|---|---|---|
|
Diametro max. |
1.000 mm | 3' 3" |
|
Profondità max. |
25 m | 82' |
|
Forza di estrazione |
700 kN | 157,366 lbs |
| ALLESTIMENTO DP (Displacement Piles) | ||
|---|---|---|
|
Diametro max. |
600 mm | 1' 11'' |
|
Profondità max. |
21,5 m | 70' 6'' |
| ALLESTIMENTO SM (Soil Mixing) | ||
|---|---|---|
|
Diametro max. |
2.000 mm | 6' 7" |
|
Profondità max. |
21,5 m | 70' 6'' |
| ALLESTIMENTO LHR (Low Headroom) | ||
|---|---|---|
|
Diametro max. |
2.200 mm | 7' 1/2 |
|
Profondità max. |
43 m | 141' 1'' 2/5 |
|
Altezza min. |
9,2 m | 30' |
| EQUIPAGGIAMENTO STANDARD | ||
|---|---|---|
| Argano principale con tamburo scanalato speciale | ||
| Girevole per fune principale | ||
| Aggancio di parcheggio per fune di servizio | ||
| Visualizzazione e controllo delle inclinazioni dell’antenna (assi x & y) | ||
| Allineamento automatico verticale dell'antenna | ||
| Sensore di fine corsa salita e discesa su fune principale e fune di servizio | ||
| Trascinatore kelly bar a listelli smontabili | ||
| Visualizzazione della velocità di rotazione della testa | ||
| Gestione automatica della velocità rotary e cambio a più marce interattivo | ||
| Misuratore di profondità su argano principale | ||
| Arresto automatico dell'argano a fondo foro | ||
| Sistemi di scarico utensile centrifugo ed alternativo regolabili | ||
| Regolazione della pressione di spinta sull’utensile | ||
| Griglie di protezione frontale, ribaltamento e su tetto cabina (FOPS livello 1) | ||
| Aria condizionata e riscaldamento in cabina | ||
| CCS Sistema di controllo COMACCHIO - Touch Screen 12” | ||
| Sistema diagnostico motore diesel | ||
| Sistema di emergenza motore diesel | ||
| Visualizzazione diagnostica delle funzioni elettriche, elettroniche ed idrauliche | ||
| Autoradio con sistema bluetooth | ||
| Caricabatterie telefono | ||
| Kit videocamere | ||
| Illuminazione a bordo | ||
| Pompe carico gasolio e olio idraulico | ||
| Kit lubrificazione automatica per guide scorrimento testa | ||
| Agganci di sicurezza sul carro per trasporto | ||
| Attacco per morsa giracolonna | ||
| Cassetta porta attrezzi | ||
| KIT CONFORMITA' CE | ||
|---|---|---|
| Kit comando radio per traslazione | ||
| Cella di carico per argano principale ed ausiliario | ||
| Pedane laterali con parapetti | ||
| Pulitore eliche CFA | ||
| Protezione in gomma su guida elica | ||
| EQUIPAGGIAMENTO OPZIONALE | ||
|---|---|---|
| Cingoli del carro smontabili | ||
| Olio biodegradabile | ||
| Argano ausiliario a caduta libera | ||
| Celle di carico per argano principale ed ausiliario | ||
| Flangia di trascinamento del tubo di rivestimento | ||
| Predisposizione idraulica per morsa giracolonna | ||
| Morsa giracolonna | ||
| Giunto cardano | ||
| Flangia batti-bucket | ||
| Vibratore per gabbia di armatura | ||
| Saldatrice e generatore | ||
| Lubrificazione centralizzata | ||
| Pulitore CFA (a stella) | ||
| Sistema ComNect |
|
|
| Data logger | ||
| Kit compressore d'aria | ||
| Kit lavaggio | ||
| Verniciatura personalizzata | ||

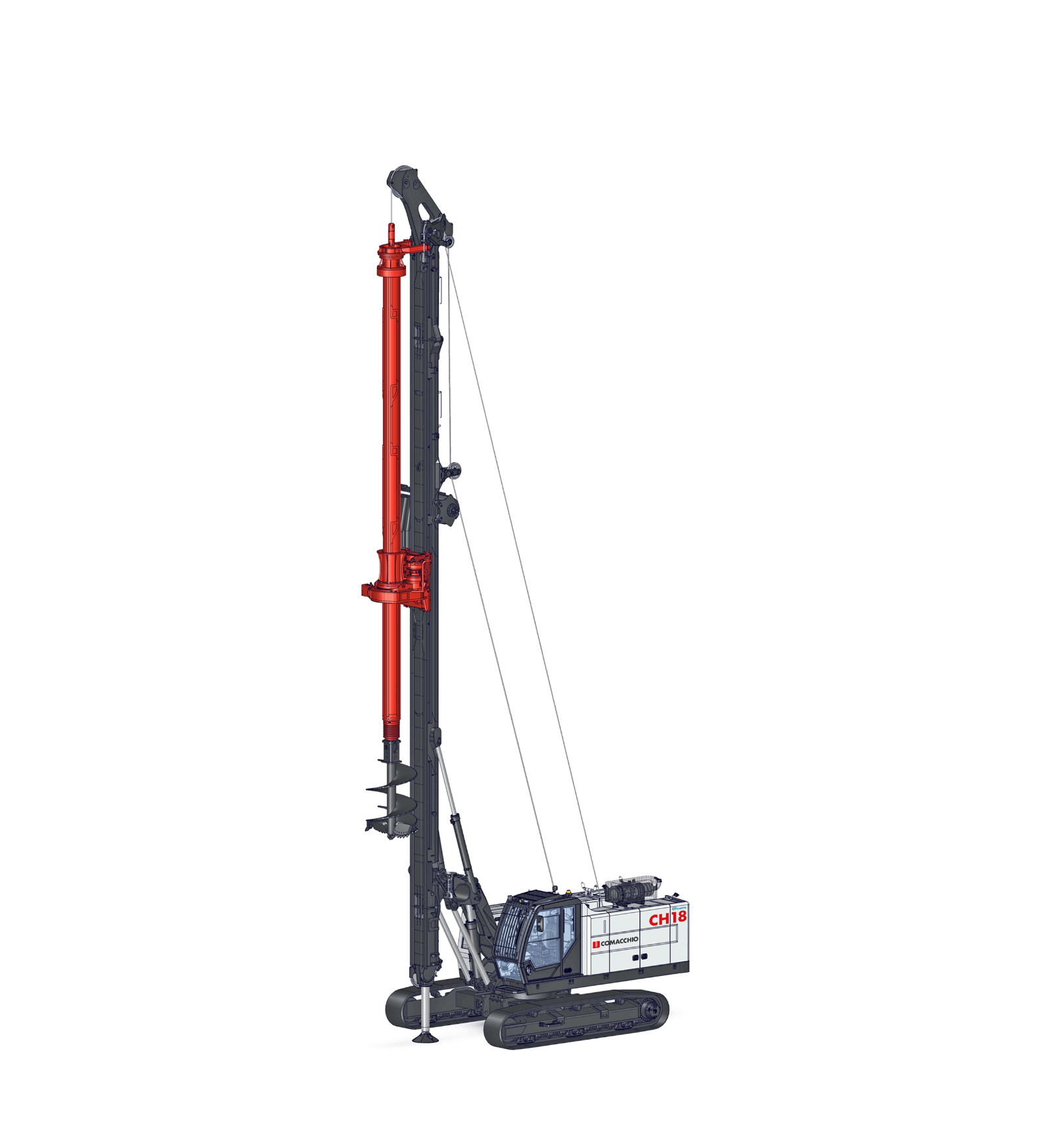

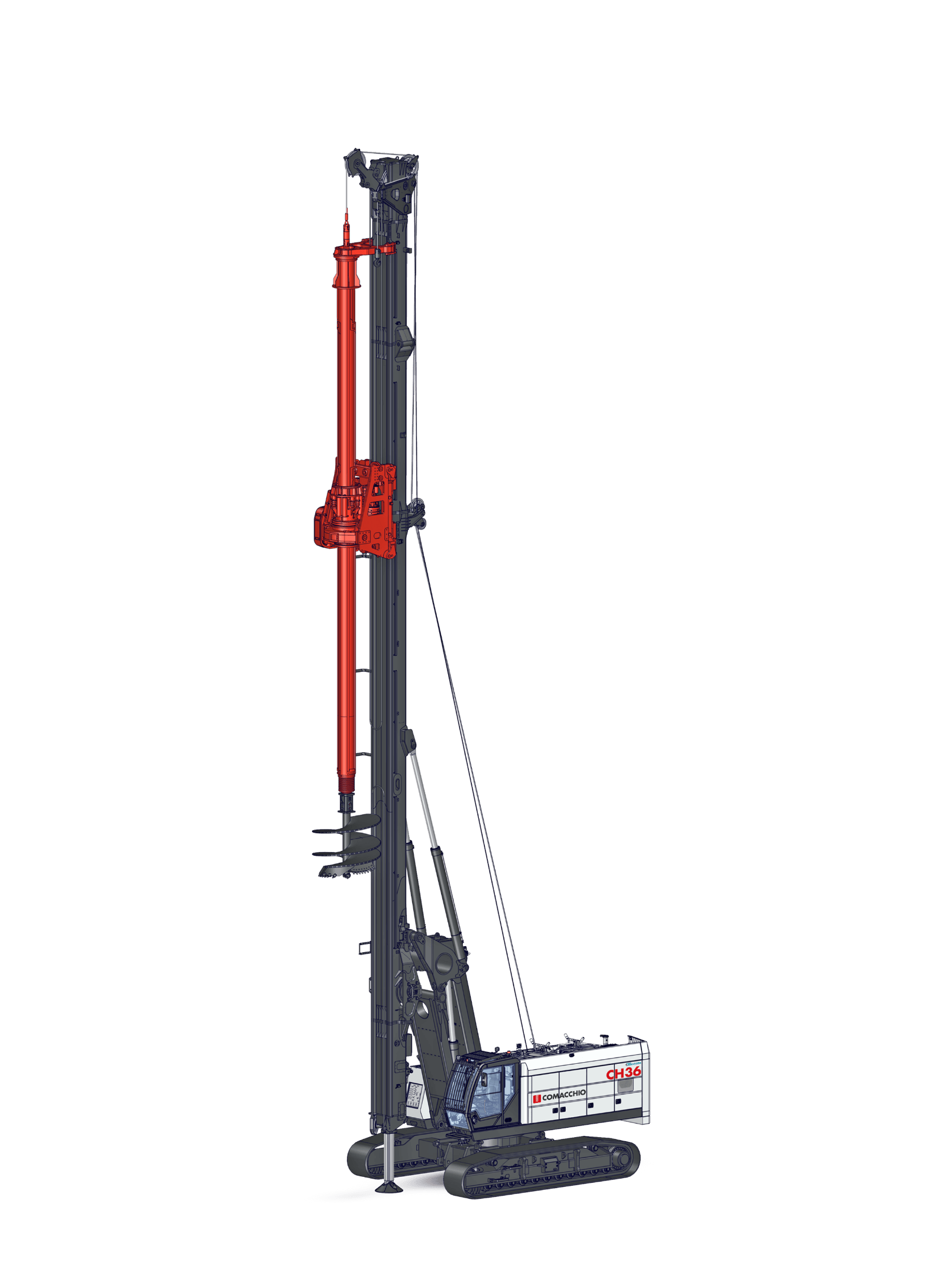

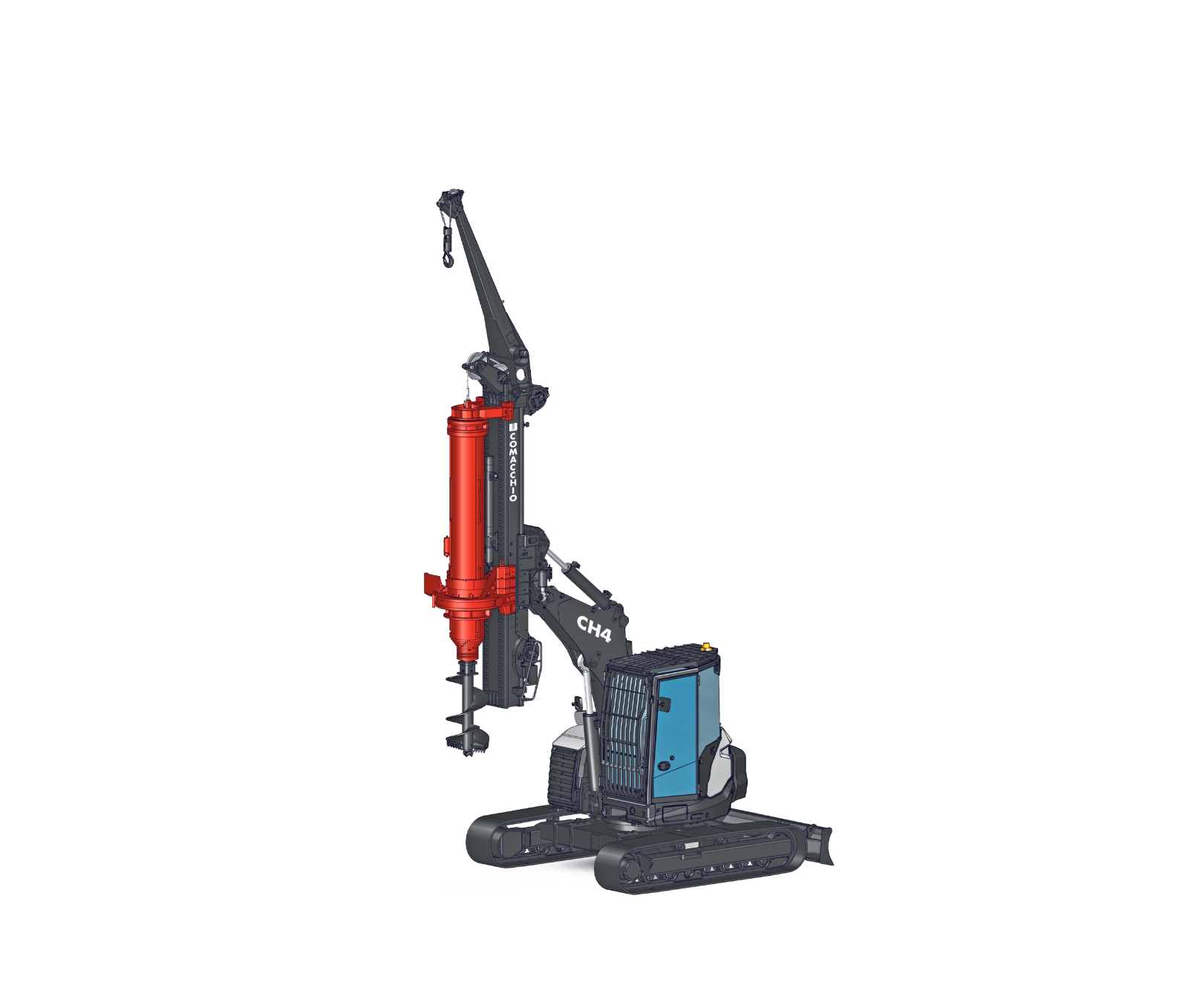

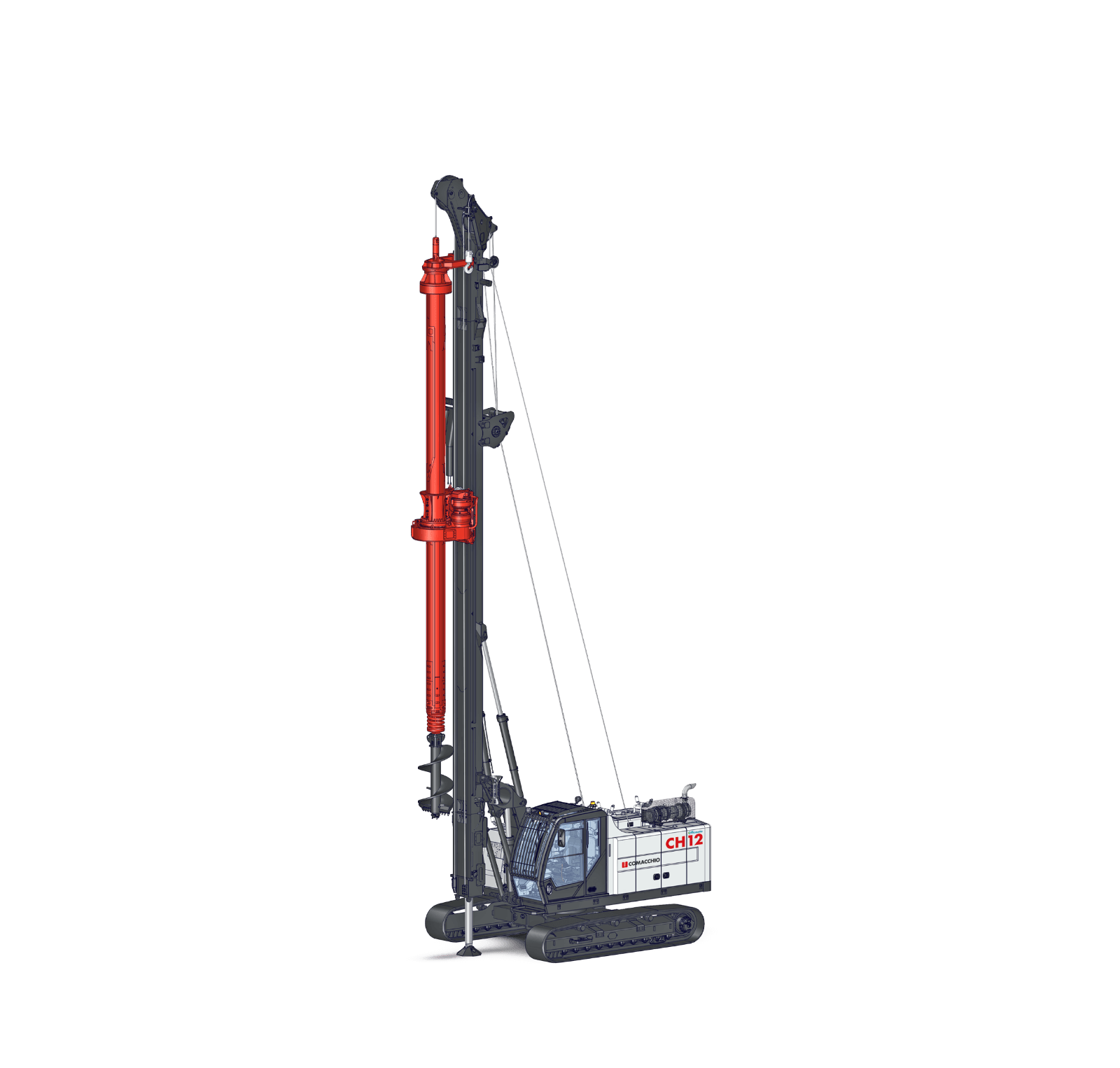

Scopri Gli altri modelli della linea CH
