CHF 90
Richiedi Informazioni
Compila il form per avere tutte le risposte che stai cercando.

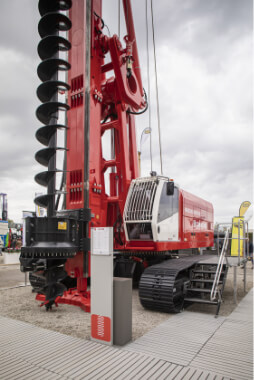

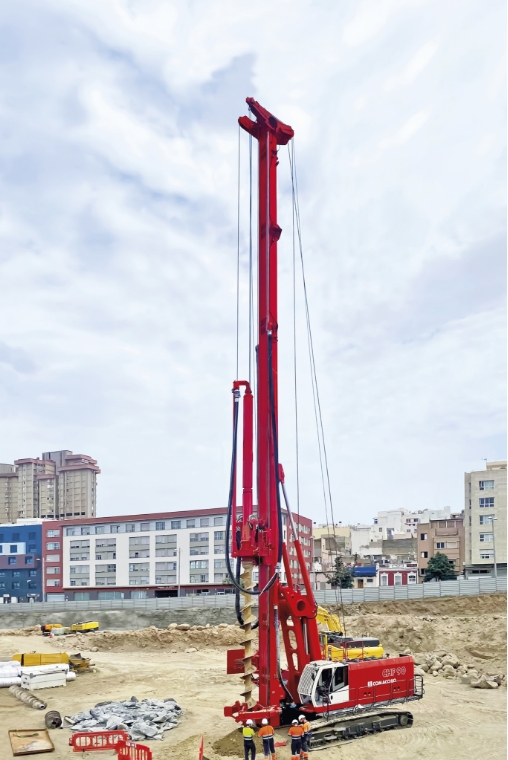

La CHF 90 nasce come macchina dedicata per la tecnologia CFA, sviluppata esclusivamente per la perforazione con elica continua, dove produttività, stabilità e affidabilità rappresentano requisiti fondamentali. Interamente ottimizzata per le operazioni di palificazione CFA, la CHF 90 garantisce prestazioni elevate e costanti lungo tutto il ciclo produttivo.

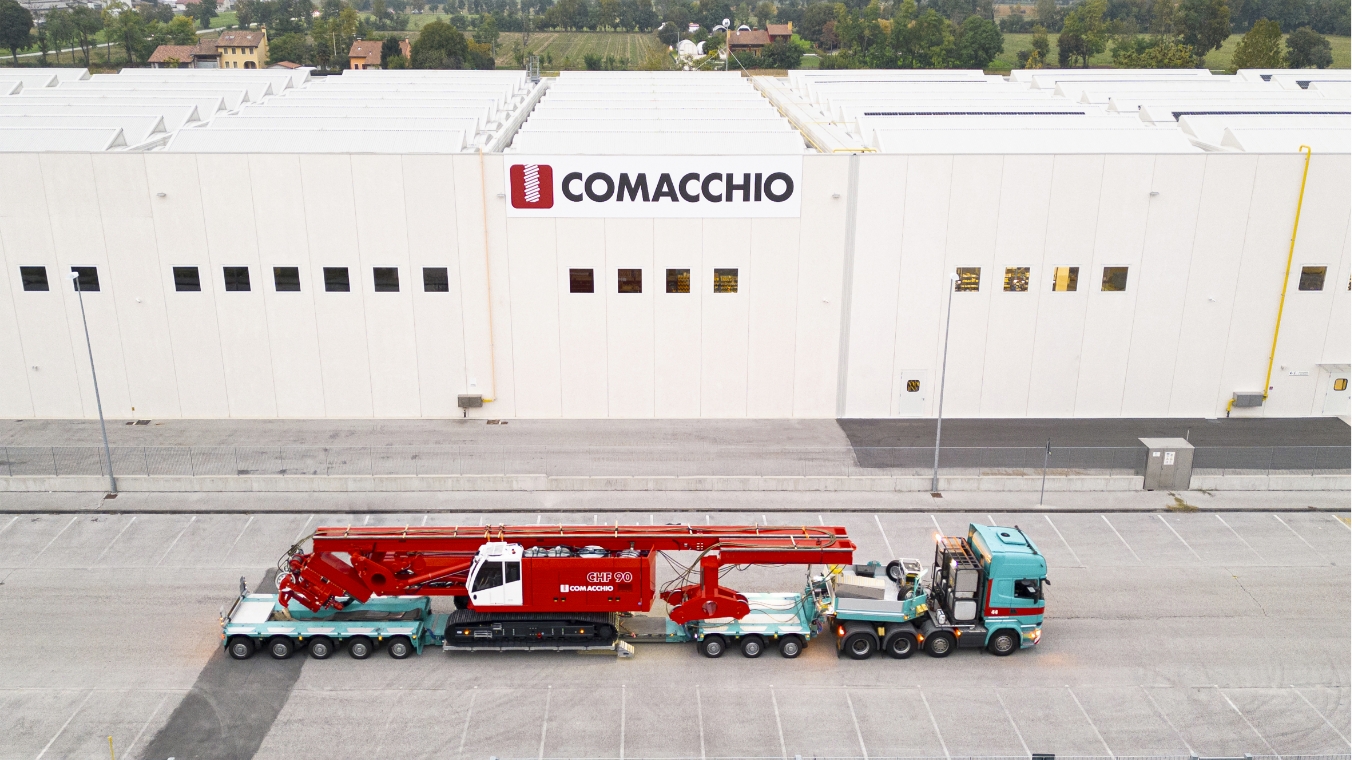

La macchina è equipaggiata con un sistema di tiro in quarta, ideale per la realizzazione di pali CFA fino a 32,5 metri di profondità, utilizzando eliche da 27 metri con prolunga. Il sistema di articolazione a parallelogramma assicura un raggio di lavoro esteso, permettendo alla macchina di operare in modo efficiente su un’ampia area senza la necessità di frequenti riposizionamenti. Il trasporto e l’installazione in cantiere risultano semplici e rapidi grazie a una configurazione di trasporto compatta e a funzioni di montaggio automatizzate, che consentono una messa in servizio veloce, sicura e intuitiva.
La macchina è equipaggiata con un sistema di tiro in quarta, ideale per la realizzazione di pali CFA fino a 32,5 metri di profondità, utilizzando eliche da 27 metri con prolunga. Il sistema di articolazione a parallelogramma assicura un raggio di lavoro esteso, permettendo alla macchina di operare in modo efficiente su un’ampia area senza la necessità di frequenti riposizionamenti. Il trasporto e l’installazione in cantiere risultano semplici e rapidi grazie a una configurazione di trasporto compatta e a funzioni di montaggio automatizzate, che consentono una messa in servizio veloce, sicura e intuitiva.
informazioni tecniche
| SOTTOCARRO | ||
|---|---|---|
|
Larghezza carro |
2.990 - 4.750 mm | 9' 10" - 15' 7" |
| MOTORE | ||
|---|---|---|
|
Potenza motore |
345 - 405 kW | 462 - 543 HP |
| MAST | ||
|---|---|---|
|
Tiro (forza di estrazione) |
1.120 kN | 251,800 lbs |
|
Spinta (opzionale) |
150 Kn | 33,700 lbs |
| ROTARY | ||
|---|---|---|
|
Coppia nominale max. |
280 kNm | 206,500 lbf-ft |
|
Coppia max. |
256 kNm | 188,800 lbf-ft |
|
Velocità |
40 rpm | 40 rpm |
| PESO OPERATIVO | ||
|---|---|---|
|
Peso in lavoro senza elica |
46 - 86 t | 101,412 - 189,600 lbs |
| ALLESTIMENTO CFA | ||
|---|---|---|
|
Diametro max. |
1.200 mm | 3' 11" |
|
Lunghezza max. eliche |
27 m | 88' 7'' |
|
Lunghezza max. prolunga elica |
6 m | 19' 8" |
|
Profondità max. |
32.500 m | 106' 8'' |
| EQUIPAGGIAMENTO STANDARD | ||
|---|---|---|

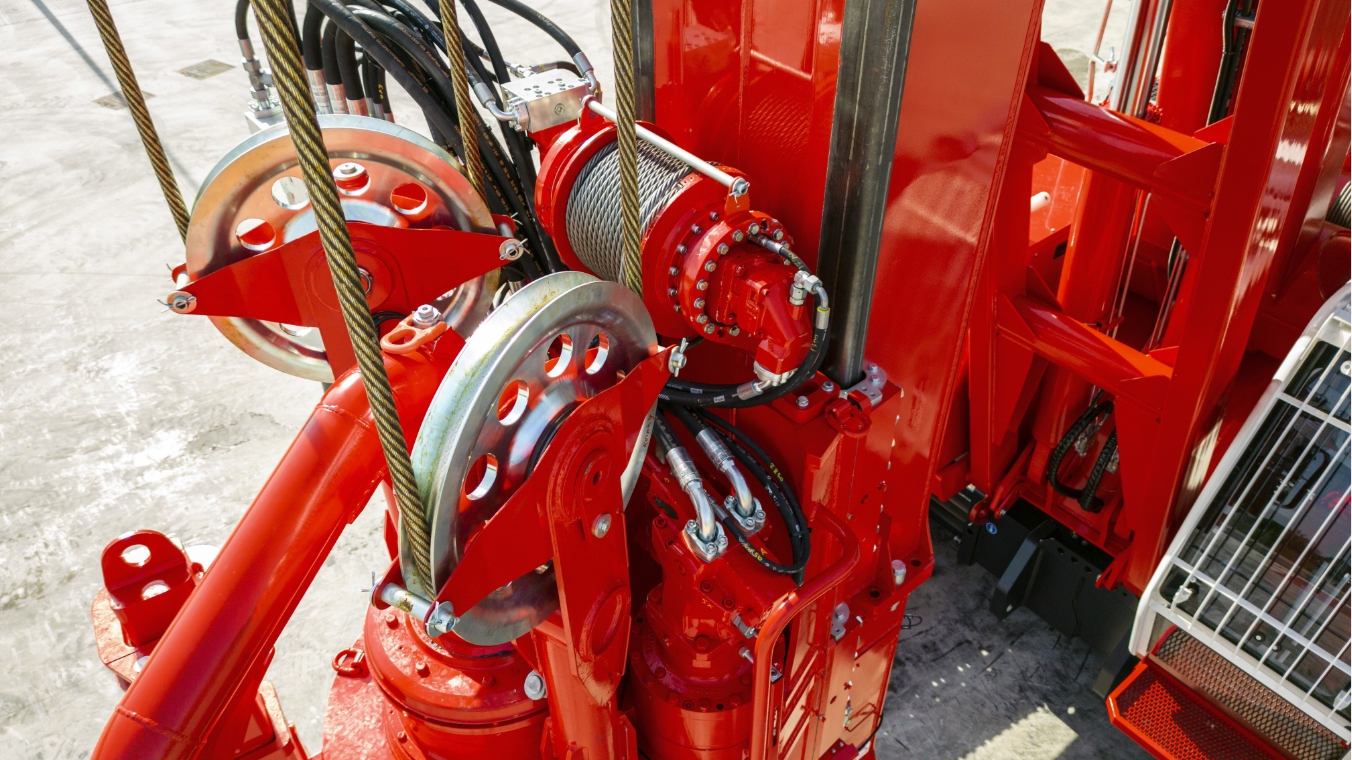

| Argano principale con tamburo scanalato speciale | ||
| Girevole per fune argano di servizio | ||
| Aggancio di parcheggio per fune di servizio | ||
| Visualizzazione e controllo delle inclinazioni dell’antenna (assi x & y) | ||
| Allineamento automatico verticale dell'antenna | ||
| Sensore di fine corsa salita e discesa su fune principale e fune di servizio | ||
| Visualizzazione della velocità di rotazione della testa | ||
| Gestione automatica della velocità rotary e cambio a più marce interattivo | ||
| Misuratore di profondità su argano principale | ||
| Ventole di raffreddamento con controllo proporzionale automatico della velocità | ||
| Zavorra automontante da 12,5 ton | ||
| 2 ton di contrappeso aggiuntivi per applicazioni speciali | ||
| Griglie di protezione frontale, ribaltamento e su tetto cabina (FOPS livello 1) | ||
| Aria condizionata e riscaldamento in cabina | ||
| CCS Sistema di controllo COMACCHIO - Touch Screen 12” | ||
| Sistema diagnostico motore diesel | ||
| Visualizzazione diagnostica delle funzioni elettriche, elettroniche ed idrauliche | ||
| Autoradio con sistema bluetooth | ||
| Caricabatterie telefono | ||
| Kit videocamere | ||
| Illuminazione a bordo | ||
| Pompe carico gasolio e olio idraulico | ||
| Kit lubrificazione automatica per guide scorrimento testa | ||
| Agganci di sicurezza sul carro per trasporto | ||
| Scaletta di sicurezza e pedana d'accesso | ||
| Cassetta porta attrezzi | ||
| Mensola porta oggetti fronte cabina | ||
| Cella di carico per argano principale ed ausiliario | ||
| Pedane laterali con parapetti | ||
| Pulitore eliche CFA | ||
| Protezione in gomma su guida elica | ||
| Sistema idraulico per facile montaggio e smontaggio dei cingoli | ||
| Argano di spinta sulla testa di rotazione (50 kN o 100 kN) | ||
| Celle di carico per argano principale ed ausiliario | ||
| Kit compressore | ||
| Vibratore per gabbia di armatura | ||
| Lubrificazione centralizzata | ||
| Kit di lubrificazione automatica per pulegge in testata | ||
| Pulitore CFA (a stella, a spazzola o rotante) | ||
| Pedane laterali scorrevoli a scomparsa con parapetti | ||
| Radiocomando per la traslazione | ||
| Sistema ComNect |
|
|
| Data logger | ||
| Kit lavaggio | ||
| Verniciatura personalizzata | ||
| KIT CONFORMITA' CE | ||
|---|---|---|
| Kit comando radio per traslazione | ||
| EQUIPAGGIAMENTO OPZIONALE | ||
|---|---|---|
| Olio biodegradabile | ||
